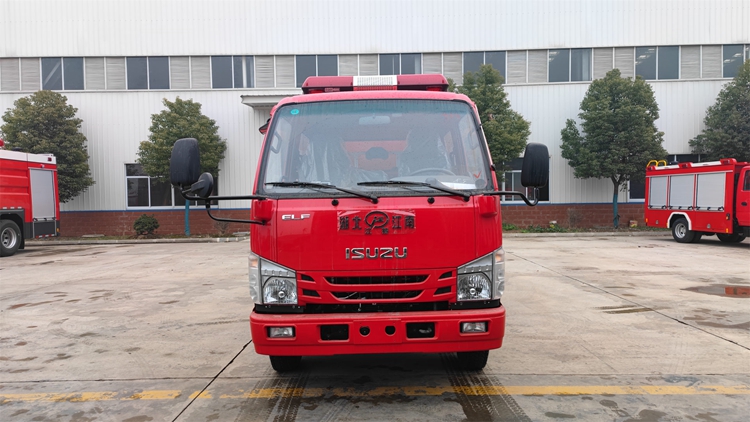

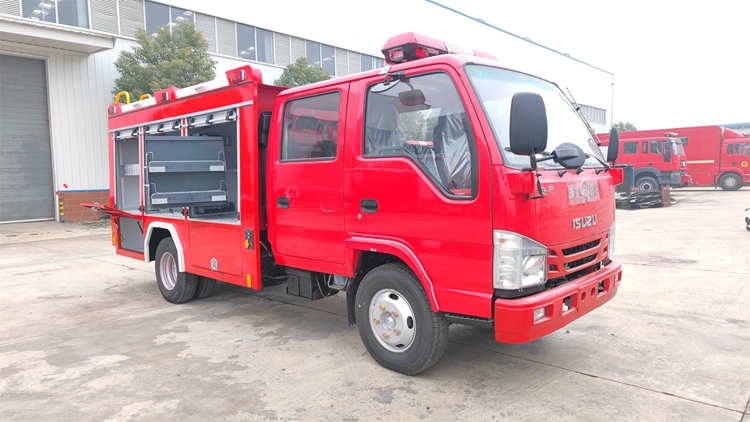

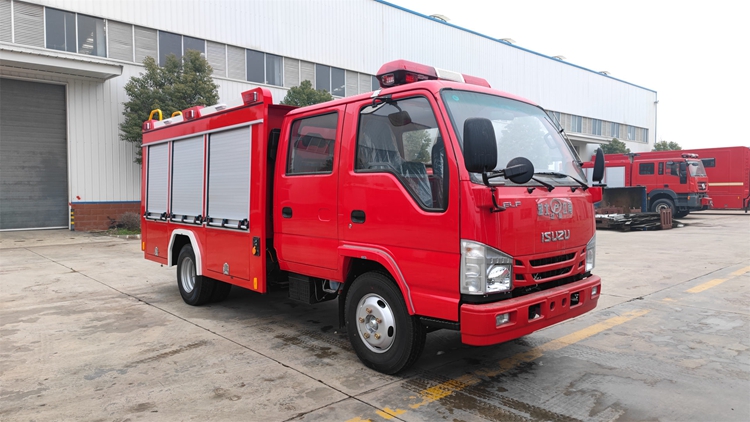

五十鈴器材消防車：JDF5040TXFQC50Q型 多方位圖片展示

JDF5040TXFQC50/Q6型器材消防車，采用慶鈴QL1040BUHWY載貨底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車該車采用新技術、新工藝研發的可廣泛應用于消防救援、交通路政、工礦企業等單位緊急救援、搶險救災、交通事故施救、安全生產事故應急處突等。該整車可配備舉升照明裝備、搶險救援破拆裝備、個人防護裝備、偵測裝備、救生裝備、洗消裝備、警戒裝備、通訊裝備等。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測并已列入工信部汽車新產品公告。

一、整車主要技術參數

1、整車總質量：4300kg

2、比功率： 20

3、最高車速：100km/h

4、乘員數（含駕駛員）： 2+3（人）；

5、整車外形尺寸： 5995×1990×2650mm  （長×寬×高）；

6、接近角/離去角：24°/16°

7、最小轉彎半徑: 6m

8、排放標準：GB17691-2018國Ⅵ

二、底盤主要配置

1、底盤

品牌型號：QL1040BUHWY

制造廠家：慶鈴汽車股份有限公司

驅動型式：4×2

軸距：3360mm

底盤允許總質量：4495kg

2、發動機

型號：4KH1CN6LB

型式：縱置、前置

額定功率/轉速（kW/r/m）：88/2900

最大扭矩/轉速(N?m/r/m):290/1500-2900

燃油類型：柴油

總排氣量（mL）：2999

3、變速箱：MSB-5SM

4、制動系統：液壓制動，雙回路、鼓式制動，排氣制動

5、輪胎規格型號：7.00R16LT 8PR

6、燃油箱：63L

三、駕駛室

1、結構：平頭、四開門，原裝雙排

2、座位設置： 駕駛室2+3人

3、設備：除原車設備外，加裝100W警報器，警燈開關，對話機

四、器材箱

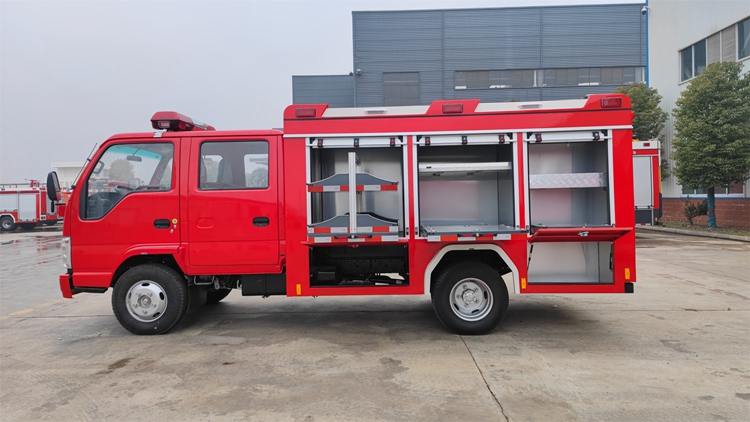

1、 總體布置：整車由駕駛室、乘員室、器材箱組成。器材箱均設帶鎖卷簾門。器材箱為整體式框架焊接結構，并確保其強度和剛度。

2、 材料：全部采用高強度鋼制型材，內飾板采用氧化鋁板。

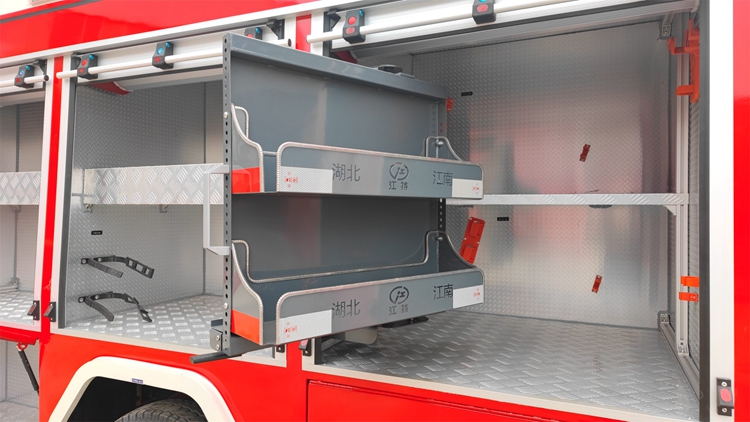

3、 結構：車廂外骨架采用高強度鋼制型材焊接框架結構，牢固可靠，確保強度和剛度；器材箱內骨架采用內藏式高強度優質鋁合金型材；器材箱內飾板采用陽極化處理的小花紋鋁板鋪設，底板為大花紋鋁板。放置器材隔斷空間可調整，最大限度提高空間利用率和可變性。根據具體器材進行配置，運用專用夾具、托架、拖板、鋁合金盒及塑料盒對器材進行固定。連接采用高強度專用連接件搭接結構，廂內設照明裝置，整個器材箱可存放個人防護裝置、照明器材、搶險救援破拆破拆工具、堵漏工具、偵檢器材，設精密儀器專用箱等消防裝備。

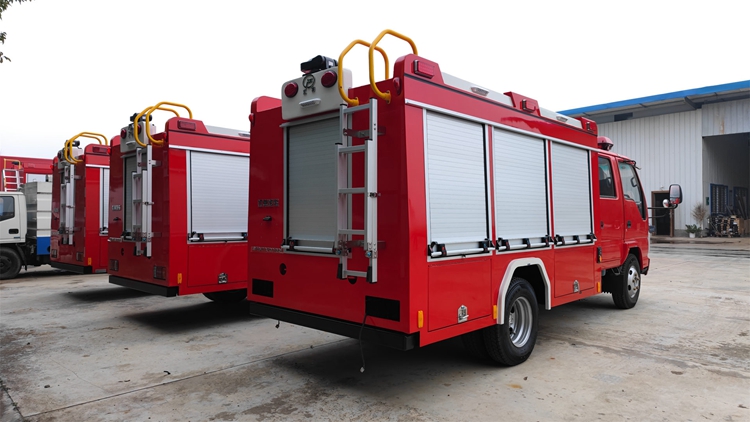

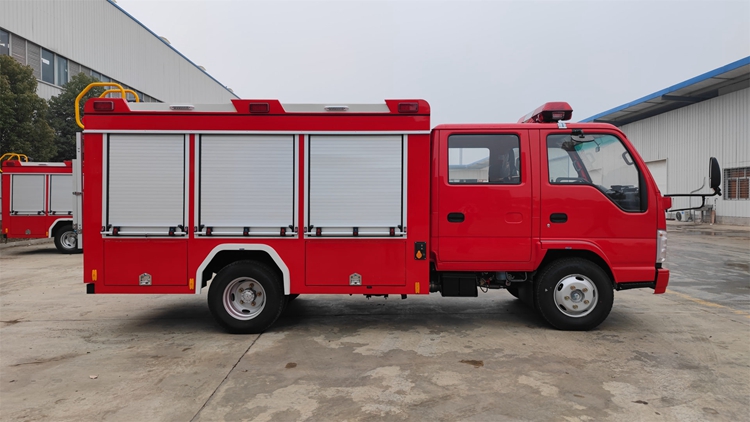

4、 卷簾門：所有器材廂及泵室均采用帶鎖鋁合金簾子門；卷簾門間及各簾板之間有良好的防雨、防塵功能，啟閉可靠、外形美觀，密封性能良好；卷簾門鎖具鑰匙全車通用，門把手和鎖堅固耐用，不變形，下方留足安全操作空間，防止碰傷手部；卷簾門均經過水淋密封性能試驗。

5、 照明：每個器材廂內均有 LED 照明燈，保證夜間照明需要。器材箱內照明燈光隨著卷簾門開啟/關閉聯動控制。

五、器材布置原則

1、按戰斗編成和戰斗展開設計器材集成；

2、按人體工程學原理設計各種器材托架；

3、按使用邏輯關系和使用頻率放置器材；

4、站在地面或踏板上2個動作內取用任何器材。

六、電氣系統

1、警報器、警燈、照明燈、電路均采用獨立式附加電路，控制器件安裝在駕駛室內。所有線路均采用套管進行保護，并采用不同顏色區分線路連接形式、作用。

2、駕駛室頂部裝配長排豪華爆閃警燈，100W警報器，廂體兩側各安裝兩紅一藍頻閃燈，駕駛室內控制。

3、照明燈：車頂兩側配有4只照明燈；車輛兩側下方設有安全標志燈，車身、尾部按標準粘貼反光標識。

4、 所有器材箱均安裝LED照明燈帶，方便夜間作戰照明。

5、 自動充電充氣裝置（選配）：采用用YD-SES30A型自動脫離充電充氣系統，由自動繞線器提供的220V電源，通過分離式彈性插頭給車輛供電供氣，當電瓶充滿、儲氣罐壓力達到設定值后系統自動停止工作，當需要出動車輛時，駕駛員只需打開啟動鑰匙，車輛啟動時分離式彈性插頭自動與車輛充電充氣接口分離，當出現異常情況不能自動分離時，會(huì )發出聲光報警提醒駕駛員查看故障或手動分離，達到快速出動車輛的目的。

七、總體要求

1、整車性能符合GB7956.1-2014《消防車第1部分：通用技術條件》的規定。 整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》 的規定。整車外部照明和信號裝置應符合 GB4785-2007《汽車及掛車外部照明和光信號裝置的安裝規定》的規定。

2、所有操作開關 儀表 器材架及車輛均應有中文標識的銘牌標志 及相關使用

注意事項說明，所有的標志采用永久性加固黏貼。

3、車輛涂裝符合應急救援車輛涂裝要求要求。
